行业产品与方案 -- 光纤光栅温度监测系统

产品概述

光纤光栅温度监测系统通过对被监测设备连续温度监测，实现事故的早期预测，并当发生故障时迅速提供报警并准确确定故障点的位置。

测温原理

光纤光栅是利用光纤材料的光敏性：即外界入射光子和纤芯相互作用而引起后者折射率的永久性变化，用紫外激光直接写入法在单模光纤（直径为0.125 mm～0.25 mm）的纤芯内形成的空间相位光栅，其实质是在纤芯内形成一个窄带的滤光器或反射镜

制作完成后的光纤光栅相当于在普通光纤中形成了一段长度为10 mm左右的敏感区，可以准确感测温度、应力的变化。

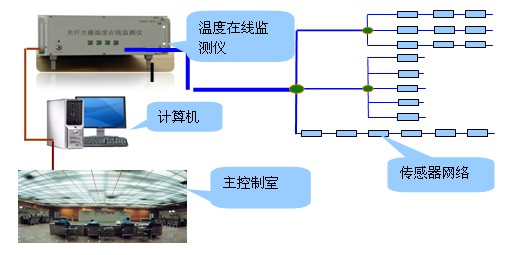

系统组成

光纤光栅温度监测系统由光纤光栅温度传感器、传输光缆、光纤光栅温度在线监测仪和计算机四部分组成。光纤光栅温度传感器安装在被测点表面，实现温度信号的采集；被测点和控制室之间采用光纤光缆进行信号传输；光纤光栅温度在线监测仪和计算机可放置在控制室内，温度在线监测仪通过以太网口向计算机传送温度信号，由计算机系统实施数据处理、故障诊断、报警及控制。

产品功能

● 定时记录温度数据，温度异常时自动记录，为检修提供有力的数据支持

● 过温报警和异常温升报警两种报警方式，及时准确预报故障，降低故障带来的损失

● 温度异常时自动报警，降低巡检强度，提高工作效率，方便变电站的操作和维护

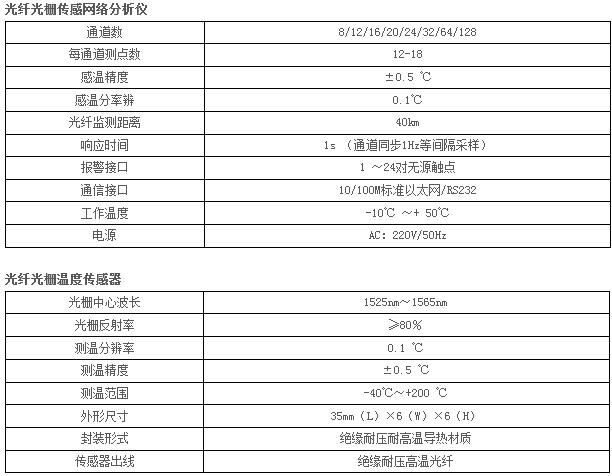

性能指标

产品优势

● 测量精度和分辨率高

● 全光测量，温度测量值不受电磁干扰，准确可靠

● 光纤光栅传感器，无零漂，长期工作稳定可靠

● 定位到每柜每相温度，故障定位能力强

● 实时监测，集中控制，主控室可随时了解各点温度

● 采用高绝缘、高耐压、防爬电、阻燃阻潮的传输材质，对高压开关的正常工作不会产生丝毫影响

● 具有网络接口，可与公司内部网络联网。

● 免维护

产品应用

● 高压开关柜温度在线监测应用

● 高压电缆温度监测应用

● 油罐温度监测系统
